건축에서 캐노피란 무엇입니까?

무엇입니까? 캐노피 건축학? 직접적인 답변

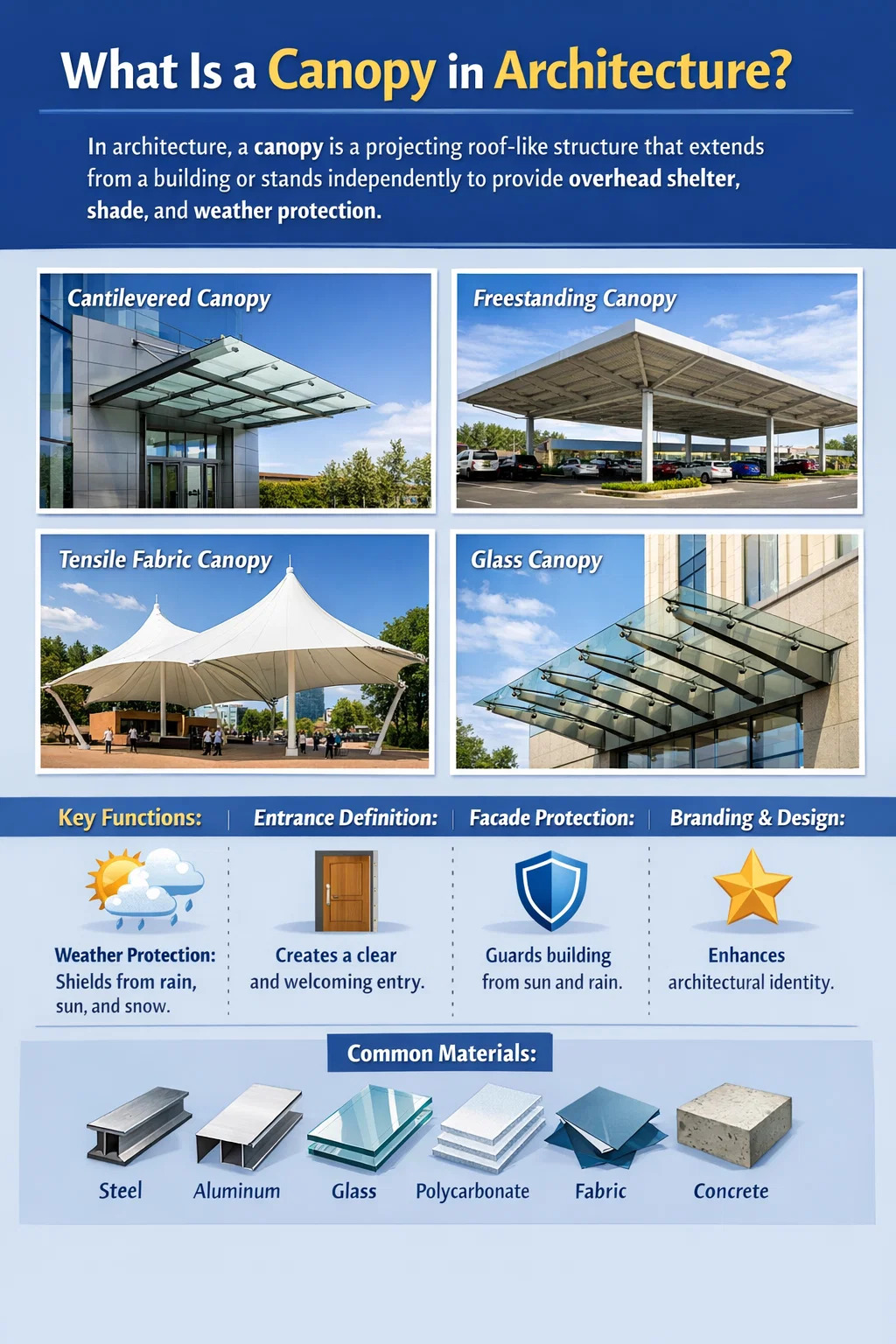

건축에서 캐노피는 건물에서 확장되거나 독립적으로 세워져 건물 아래 공간을 이동하거나 점유하는 사람들에게 머리 위 쉼터, 그늘 및 날씨 보호 기능을 제공하는 돌출된 지붕 모양의 구조입니다. 이는 일반적으로 출입구, 통로, 적재 구역, 야외 광장 또는 건물 정면 위에 위치하며 건물 내부와 외부 개방 환경 사이의 전환 요소로 기능합니다.

건축 캐노피는 단순히 장식적인 기능이 아닙니다. 이는 태양, 비, 바람 및 보행자의 편안함을 동시에 관리하는 기능적인 건물 요소입니다. 강철, 알루미늄, 유리, 폴리카보네이트, 목재, 인장 직물 또는 철근 콘크리트로 제작할 수 있으며 구조 엔지니어링 요구 사항, 지역 건축 규정, 재료 성능 사양 및 미적 의도에 따라 설계가 결정됩니다. 현대 건축 실무에서 캐노피는 건물의 정체성과 입구 경험을 정의하는 시그니처 요소로 점점 더 많이 디자인되고 있습니다.

이 용어는 라틴어에서 유래되었습니다. 코노페움 그리고 그리스어 코노피온 , 원래는 드리워진 덮개나 그물을 의미합니다. 건축학적 맥락에서 처음에는 돌출된 돌 후드가 조각상, 출입구 및 창문을 보호하는 고딕 및 르네상스 건물에서 널리 사용되었습니다. 오늘날 캐노피는 역사적 기원을 넘어 건축 툴킷에서 가장 다재다능하고 표현력이 풍부한 요소 중 하나로 발전했습니다.

건축 캐노피의 주요 기능

잘 설계된 건축 캐노피는 여러 역할을 동시에 수행합니다. 이러한 기능을 이해하면 병원, 공항, 소매점, 개인 주택에 이르기까지 건물의 거의 모든 범주에 캐노피가 나타나는 이유를 설명하는 데 도움이 됩니다.

날씨 보호 및 환경 제어

건축 캐노피의 가장 기본적인 기능은 날씨 보호입니다. 비, 눈, 우박 및 직사광선이 사람과 바로 아래 표면에 닿지 않도록 합니다. 건물 입구에서는 도보나 차량으로 도착하는 방문자가 문을 열고, 열쇠를 찾고, 서비스 요금을 지불하고, 교통수단을 기다리는 동안 보호를 받을 수 있습니다. 하역장 위에서는 운송 작업 중에 물품과 작업자를 보호합니다. 보행자 통로 위에는 모든 기상 조건에서 안전하게 사용할 수 있는 순환이 확장됩니다.

건물 표면에서 2.5~3m 돌출된 캐노피는 최대 약 30~40km/h의 바람으로부터 효과적인 비 보호 기능을 제공합니다. 이는 폭풍이 아닌 강우 사건의 대부분을 다루고 있습니다. 더운 기후에서는 캐노피가 그 아래 건물 외관의 태양열 취득을 줄여 유리 입구와 로비의 냉각 부하를 줄입니다. 따뜻한 기후 도시에 대한 연구에 따르면 그늘진 포장 도로와 바로 인접한 노출된 포장 도로의 표면 온도가 10~20°C 감소하는 것으로 측정되었습니다.

입구 및 공간 계층 정의

건축 디자인에서 건물의 입구는 방문객의 경험에 있어서 가장 중요한 순간 중 하나입니다. 캐노피는 입구를 표시하고 증폭시켜 외부와 내부 사이에 읽기 쉬운 문턱을 만듭니다. 접근하는 방문객에게 어디로 가야 하는지 알려주고, 문을 들어서기도 전에 건물의 중요성이나 성격을 알려줍니다.

이 공간 기능은 대형 공공 건물에서 특히 중요합니다. 예를 들어, 히드로 공항 터미널 5의 정문 위의 극적인 캐노피는 터미널의 유리 외관을 차량 하차 차선을 덮고 동시에 도착하는 승객을 체크인 홀로 향하게 하는 광대한 머리 위 평면으로 확장합니다. 이곳의 캐노피는 단순한 쉼터가 아닙니다. 공간적 방향, 규모, 건축적 정체성이 하나의 요소로 압축되어 있습니다.

외관 보호 및 건물 외피 성능

캐노피는 또한 캐노피 바로 아래의 건물 외피를 보호합니다. 유리 입구 ​​로비 위의 캐노피는 유리에 대한 태양열 흡수를 줄여 실내 온도를 낮추고 에어컨 비용을 절감합니다. 또한 입구 근처의 외관을 따라 흐르는 빗물의 양을 줄여줍니다. 이는 클래딩 재료, 실런트 및 도어 하드웨어의 수명에 중요합니다. 유서 깊은 건물에서는 역사적으로 중요한 석조물이나 벽돌조가 지속적인 물 노출로부터 보호하기 위해 특별히 캐노피를 개조하는 경우가 있습니다.

브랜딩과 건축적 표현

상업 및 소매 건축물의 경우 입구 캐노피는 주요 브랜딩 표면입니다. 규모, 재료, 색상, 조명 및 형태는 건물과 건물을 점유한 조직이 거리에서 인식되는 방식에 직접적으로 영향을 미칩니다. 고급 호텔, 주요 소매점 및 기업 본사에서는 건물 외관의 다른 눈에 보이는 요소만큼 세심하게 고려된 맞춤형 캐노피 디자인을 의뢰하는 경우가 많습니다. 고급 호텔 입구의 조명 유리 및 강철 캐노피는 지역 사회 스포츠 시설의 인장 직물 캐노피와 매우 다른 가치를 전달합니다. 둘 다 동일한 기본 보호 기능을 제공하더라도 마찬가지입니다.

구조와 형태에 따른 건축 캐노피의 종류

건축용 캐노피는 지지 방식, 부착 방식, 사용하는 형상에 따라 분류됩니다. 각 구조 유형에는 특정 엔지니어링 의미, 비용 프로필 및 미적 특성이 있습니다.

캔틸레버 캐노피

캔틸레버식 캐노피는 외부 가장자리에 지지 기둥이 없는 건물 벽에서 수평으로 돌출됩니다. 구조는 건물 프레임에 고정되어 있으며 캔틸레버 원리에 의존합니다. 벽 부착물은 굽힘 모멘트를 건물 구조 시스템으로 전달합니다. 이 유형은 지붕이 덮인 구역에 기둥이 없도록 유지하고 보행자 흐름과 차량 간극을 개선하기 때문에 건물 입구에서 매우 일반적입니다.

캔틸레버식 캐노피는 일반적으로 건물 표면에서 1.5~4m 범위에 걸쳐 있습니다. 그러나 강철과 유리로 구조적으로 설계된 사례는 6~8미터 이상 확장될 수 있습니다. 약 3미터를 초과하면 캐노피 프레임의 구조적 깊이가 크게 증가하고 건물 벽으로 전달되는 고정 하중이 상당해지기 때문에 구조 엔지니어의 평가가 필요합니다. 강철 막대 또는 케이블 시스템에 의해 위에서 매달린 캔틸레버식 유리 캐노피는 눈에 보이는 구조 없이 떠 있는 것처럼 보이는 매우 가느다란 프로파일을 허용합니다.

독립형 캐노피

독립형 캐노피는 자체 기둥이나 기둥으로 전적으로 지지되며 건물에 구조적으로 부착되지 않습니다. 건물 옆, 주차장, 보행자 통로 위 또는 공공 광장에 위치할 수 있습니다. 하중은 자체 구조를 통해 완전히지면으로 전달되므로 건물 프레임에 하중을 가하지 않습니다. 이로 인해 독립형 캐노피는 기존 건물 구조가 추가 하중을 수용할 수 없는 위치에 개조하는 데 적합합니다.

독립형 대형 캐노피는 주유소 앞마당, 드라이브 스루 시설, 버스 환승장 및 야외 시장 지역에서 흔히 볼 수 있습니다. 주유소 캐노피는 일반적으로 500~1,500m2를 차지하며 유조선 차량이 접근하려면 최소 5.5m 높이를 확보해야 합니다. 이러한 대형 경간 독립형 캐노피는 기둥이 없는 넓은 경간을 달성하기 위해 강철의 포털 프레임 또는 트러스 구조를 사용합니다.

인장 직물 캐노피

인장 캐노피는 마스트, 케이블 및 앵커 지점 사이에 장력을 유지하는 고강도 건축용 직물을 사용하여 곡선의 조각 같은 머리 표면을 만듭니다. 견고한 캐노피와 달리 인장 구조는 기하학을 통해 안정성을 달성합니다. 인장 캐노피에서 흔히 볼 수 있는 이중 곡선 항파괴 형태(안장 모양)는 직물이 인장을 받을 때 본질적으로 뻣뻣합니다. 직물 자체는 일반적으로 직조된 PTFE 코팅 유리 섬유 또는 PVC 코팅 폴리에스테르이며, 둘 다 실외 조건에서 20~30년의 기대 수명을 갖습니다.

인장 직물 캐노피는 무거운 구조 기둥 없이 넓은 지붕이 필요한 스포츠 경기장, 공항, 쇼핑 ​​센터 및 공공 광장에서 널리 사용됩니다. 덴버 국제공항의 지붕은 가장 눈에 띄는 사례 중 하나입니다. 33,000제곱미터가 넘는 흰색 PTFE 패브릭 캐노피는 서쪽으로 보이는 록키 산맥을 연상시키는 극적인 봉우리를 만듭니다. 인장 직물 캐노피는 기둥 없이 20~60미터 이상의 거리에 걸쳐 있을 수 있습니다. , 다른 구조 시스템에 시선이나 보행자 이동을 방해하는 중간 지지대가 필요한 경우에 효과적입니다.

유리 캐노피

유리 캐노피는 강철 또는 알루미늄 구조 프레임으로 지지되거나 스테인리스 스틸 피팅 및 케이블로 위에서 매달린 적층 안전 유리 패널을 사용합니다. 투명성이 높이 평가됩니다. 유리 캐노피는 아래 공간에 자연 채광을 허용하는 동시에 날씨로부터 보호해 줍니다. 이는 개방감을 유지하는 것이 디자인 우선 순위인 유리 입구와 로비에 특히 중요합니다.

구조용 캐노피에 사용되는 유리는 항상 적층되어 있으며, 패널이 파손될 경우 유리 파편을 함께 잡아주는 폴리비닐부티랄(PVB) 또는 이온플라스트 중간층이 사용됩니다. 건축 캐노피의 오버헤드 글레이징은 대부분의 관할 지역의 건축법에 따라 최소 2겹의 합판 유리로 요구됩니다. , 떨어지는 유리 파편이 아래 사람들에게 심각한 위험을 초래하기 때문입니다. 프릿 또는 세라믹 코팅 유리는 일반적으로 아래에서 시각적 투명성을 유지하면서 태양열 증가와 눈부심을 줄이는 데 사용됩니다.

폴리카보네이트 캐노피

폴리카보네이트 시트는 비용, 무게, 내충격성이 프리미엄 외관보다 우선시되는 건축용 캐노피에서 유리를 대체하는 인기 있는 소재입니다. 이중벽 또는 다중벽 폴리카보네이트 패널은 유리보다 훨씬 더 나은 단열 성능을 제공하며 충격에 강합니다. 이는 우박이 자주 발생하는 지역에서 중요한 특성입니다. 동일한 두께의 유리보다 내충격성이 약 50배 더 ​​강하고 무게는 대략 1/6 정도입니다. 그러나 폴리카보네이트는 UV 안정화 코팅이 없으면 긁힘이 더 쉽게 생기고 시간이 지남에 따라 노란색으로 변하며 일반적으로 상업용 응용 분야에서 유리보다 사양이 낮은 마감재로 인식됩니다.

콘크리트, 강철 또는 목재로 만든 견고한 지붕 캐노피

일부 건축 캐노피는 철근 콘크리트, 강철 데크 또는 공학 목재로 된 견고한 지붕을 사용하여 건물의 기본 구조를 확장하여 제작되었습니다. 이는 부착물이나 추가물이 아닌 건물의 필수적인 부분으로 설계된 가장 영구적이고 구조적으로 견고한 옵션입니다. 철근 콘크리트 캐노피는 브루탈리즘과 모더니스트 건축물에서 흔히 볼 수 있으며, 캐노피는 종종 입구 위에 떠 있는 거대한 수평면으로 읽혀집니다. 목재 캐노피는 LEED 또는 Green Star와 같은 건축 인증 목표에 기여하는 따뜻하고 자연스러운 머리 위 구조를 만드는 교차 적층 목재(CLT) 또는 집성재 빔과 함께 현대의 지속 가능한 건축에서 점점 더 많이 사용되고 있습니다.

건축 캐노피 재료 비교

재료 선택은 캐노피 디자인에서 가장 중요한 결정 중 하나입니다. 이는 구조적 성능, 유지 관리 요구 사항, 수명, 비용 및 건물 건축 내 캐노피의 전반적인 시각적 특성에 영향을 미칩니다.

건축 캐노피의 역사적 발전

캐노피는 수천 년 동안 건축된 건축물의 특징이었으며, 그 역사를 추적하면 문지방, 피난처 및 중요한 공간의 연결에 대해 인간이 생각하는 방식에 캐노피가 얼마나 깊이 박혀 있는지 알 수 있습니다.

고대와 고전의 기원

고대 이집트, 그리스, 로마 건축물에서 돌출된 처마 장식과 사원 주랑은 출입구와 중간 공간을 보호하는 동시에 지위와 신성한 중요성을 알리는 캐노피와 같은 기능을 수행했습니다. 열주와 돌출된 엔태블러처가 있는 그리스 사원 현관은 구조적 측면에서 독립된 캐노피, 즉 셀라의 신성한 내부와 그 너머의 열린 경내 사이의 덮개가 있는 문턱입니다. 로마인들은 포럼 입구와 목욕탕 문 위에 정교하게 장식된 돌출 후드를 사용하여 이 원리를 시민 건축물로 확장했습니다.

고딕 및 르네상스 캐노피

고딕 성당 건축에서 캐노피는 매우 세련된 장식 및 보호 요소가 되었습니다. 제단 위에 배치할 때는 발다친(baldachins) 또는 시보리움(ciborium)이라고 부르고, 출입구와 창문 위에 배치할 때는 후드 몰드 또는 드립 몰드라고 불리는 돌 캐노피는 고딕 건축 어휘에 필수적이었습니다. 크로켓, 장식, 조각 프로그램이 새겨진 돌출된 돌 캐노피로 보호되는 깊게 움푹 들어간 출입구가 있는 고딕 성당 정면의 삼중 포털 배열은 건축학적으로 가장 야심찬 캐노피를 나타냅니다. 이 돌 후드는 고막과 문설주에 새겨진 형상을 빗물 침식으로부터 보호하는 동시에 입구 구성에 시각적 무게와 계층 구조를 추가했습니다.

르네상스 건축은 고전적인 형태를 통해 캐노피를 재해석했습니다. 돌출된 고전적인 엔타블러쳐, 페디먼트 문후드, 기둥이 있는 현관문은 모두 로마의 선례를 참조하면서 캐노피 기능을 수행했습니다. 말 그대로 "마차 문"인 포르트 코쉐르(porte-cochère)는 18세기와 19세기에 걸쳐 귀족 주택과 이후 대형 호텔, 시민 건물의 표준적인 특징이 되었습니다.

모더니즘과 구조적 캐노피

20세기 현대 운동은 캐노피를 장식적인 특징에서 새로운 재료와 건축 기술의 구조적 표현으로 변형시켰습니다. 르 코르뷔지에(Le Corbusier)는 얇은 콘크리트 슬라브를 수평 브리즈 솔레일 및 Unité d'Habitation과 같은 건물의 입구 캐노피로 배치하여 캐노피를 순수한 구조적 요소로 취급했습니다. 장식도 없고 역사주의적 언급도 없으며 지지 없이 수평으로 투사할 수 있는 철근 콘크리트의 능력을 솔직하게 표현한 것뿐입니다. 미스 반 데어 로에(Mies van der Rohe)의 바르셀로나 파빌리온(Barcelona Pavilion)은 전체 구성에 걸쳐 캐노피 역할을 하는 엄청나게 얇고 공중에 떠 있는 지붕 평면을 사용하여 물질적 경제와 공간적 드라마 측면에서 머리 위의 보호 요소가 무엇인지 재정의했습니다.

전후 기간에는 인장 구조가 주류 건축 용도로 사용되었습니다. Frei Otto의 인장 캐노피 디자인 작업(가장 유명한 것은 1972년에 완공된 뮌헨 올림픽 경기장의 케이블 네트 지붕)입니다. 직물과 케이블 시스템이 최소한의 재료로 거대한 영역을 덮을 수 있으며 탁월한 가벼움과 시각적 투명성을 갖춘 구조를 만들 수 있음을 보여주었습니다. 이 연구는 이후 수십 년 동안의 인장 캐노피 구조에 직접적인 영향을 미쳤습니다.

건축 캐노피 설계: 주요 엔지니어링 및 설계 고려 사항

사용 수명 동안 안정적으로 작동하는 캐노피를 설계하려면 구조적, 환경적, 규제적 요인에 세심한 주의를 기울여야 합니다. 다음 고려 사항은 규모에 관계없이 거의 모든 건축 캐노피 프로젝트에 적용됩니다.

구조적 하중 분석

모든 캐노피는 사용 중에 경험하게 될 하중을 지탱할 수 있도록 설계되어야 합니다. 여기에는 다음이 포함됩니다.

• 고정 하중: 캐노피 구조와 덮개 재료의 자중. 일반적인 상업용 출입구 위의 강철 및 유리 캐노피의 무게는 지붕 면적 제곱미터당 80~150kg입니다.
• 풍하중: 일반적으로 캐노피 설계에 대한 지배 하중입니다. 캐노피는 바람에 의해 하향 압력과 상향 흡입을 받는 노출된 구조물입니다. 사이클론이나 허리케인 지역에서는 노출된 캐노피 표면의 풍하중이 2.5kPa를 초과할 수 있어 상당한 구조적 요구 사항이 발생합니다.
• 적설량: 추운 기후에서는 쌓인 눈으로 인해 상당한 부하가 가해질 수 있습니다. 평평한 캐노피의 300mm 눈 깊이는 약 1.0-1.5kPa의 추가 하중을 나타냅니다. 이는 지정되지 않은 구조물을 붕괴시키기에 충분합니다.
• 유지보수 액세스 로드: 건축 법규에서는 일반적으로 캐노피가 청소, 수리 및 검사를 위해 0.5~1.0kPa의 최소 유지 보수 활하중을 지탱하도록 요구합니다.
• 지진 하중: 지진이 발생하기 쉬운 지역에서는 캐노피 연결부가 지진 발생 시 건물에서 분리되지 않고 생성되는 동적 하중을 수용할 수 있도록 설계해야 합니다.

배수 설계

캐노피는 빗물을 수집하며, 그 물을 관리하는 것은 중요한 설계 요구 사항입니다. 경사가 없는 평평한 캐노피는 물을 고이고 막 성능 저하를 가속화하며 구조적 부하를 증가시키고 결국 누출됩니다. 건축법 및 모범 사례 표준에 따르면 일반적으로 모든 캐노피 지붕 표면에서 최소 1:60(약 1°)의 낙하가 요구됩니다. , 대부분의 설계자는 안정적인 배수를 위해 1:40 이상을 지정합니다. 물은 캐노피 주변의 홈통과 하향관, 중앙 배수 지점으로 향하거나 디자인 특징으로 캐노피 가장자리에서 자유롭게 떨어질 수 있습니다(때때로 현대 건축물에 의도적으로 통합된 캐스케이드 효과).

유리 및 폴리카보네이트 캐노피의 경우 표면에서 흐르는 빗물도 유지 관리 고려 사항입니다. 이는 캐노피를 얼룩지게 하고 시간이 지남에 따라 빛 투과를 감소시킬 수 있는 미네랄 스케일과 환경 먼지를 침전시킵니다. 쉽게 청소할 수 있도록 설계하고 자체 청소 유리 코팅(이산화티탄 광촉매를 사용하여 유기 침전물을 분해)을 지정하면 장기적인 유지 관리 부담이 크게 줄어듭니다.

건축 법규 및 계획 준수

건축 캐노피는 건축 요소이며 모든 관할권의 건축 규정을 따릅니다. 주요 규정 준수 영역은 다음과 같습니다.

• 보행자 경로 및 차량 경로에 대한 최소 여유 높이. 대부분의 규정에서는 보행자 통로 위 최소 2.4미터, 차량 경로 위 4.2~5.5미터를 요구하며, 트럭 접근 구역의 경우 더 높은 공간을 요구합니다.
• 오버헤드 글레이징 안전 요구 사항 - 파편이 아래 사람에게 떨어지는 것을 방지하기 위한 접합 유리 사양 및 프레임 표준입니다.
• 특히 캐노피가 건물 경계나 인접한 건물에 가까운 경우 화재 성능 요구 사항이 적용됩니다.
• 문화유산으로 등록된 지역 및 보존 구역에서는 문화유산이 아닌 건물에도 캐노피를 설치하기 전에 지역 문화유산 당국의 설계 승인이 필요할 수 있습니다.
• 많은 관할권에서 공공 보도나 도로 위로 돌출된 캐노피는 지역 의회나 도로 당국의 승인이 필요하며 공공 영역 위의 공역 사용에 대한 연간 임대 또는 면허 수수료가 필요합니다.

건물 구조에 고정

캐노피를 건물에 부착하는 방법은 설계에서 기술적으로 가장 까다로운 측면인 경우가 많습니다. 캔틸레버식 캐노피의 경우 연결부는 굽힘 모멘트, 전단력 및 축력을 건물 외관 클래딩뿐만 아니라 건물의 구조 프레임에 전달해야 합니다. 이는 일반적으로 캐노피의 기본 구조 부재가 타설 앵커 또는 사후 설치된 앵커 볼트를 통해 건물의 콘크리트 슬래브, 강철 기둥 또는 구조용 벽돌 벽에 직접 연결됨을 의미합니다. 기존 건물에 캔틸레버 캐노피를 구조적으로 고정하는 작업은 항상 구조 엔지니어의 평가를 받아야 합니다. 특히 원래 설계에서는 캐노피 하중을 예상하지 못했던 개조 상황에서 건물 프레임이 추가 하중을 수용할 수 있는지 확인합니다.

전 세계적으로 주목할만한 건축 캐노피 사례

건축 캐노피가 무엇을 달성할 수 있는지에 대한 가장 설득력 있는 시연 중 일부는 캐노피가 건물의 정체성과 성능의 중심이 되는 랜드마크 프로젝트를 검토하는 것에서 비롯됩니다.

런던 대영박물관의 대법원

Foster Partners가 설계하고 2000년에 완성된 Great Court 캐노피는 대영 박물관의 2헥타르 중앙 안뜰을 덮고 있는 강철 및 유리 격자 모양 지붕입니다. 지붕 구조는 강철 격자로 지지되는 3,312개의 독특한 삼각형 유리 패널로 구성되어 있으며, 디자인의 기하학적 복잡성으로 인해 동일한 패널이 두 개 없습니다. 캐노피는 접근이 거의 불가능했던 야외 안뜰을 유럽에서 가장 큰 지붕이 덮인 공공 공간 중 하나로 바꾸어 연간 약 600만 명의 방문객을 끌어 모으고 있습니다. 유리 지붕의 무게는 800톤이 넘으며 박물관의 일상 업무를 방해하지 않고 제작 및 설치되었습니다. — 극도로 제한된 중앙 런던 현장에서 놀라운 건설 물류 성과를 거두었습니다.

미국 덴버 국제공항 인장 지붕

덴버 국제공항의 Jeppesen 터미널은 세계에서 가장 큰 인장 직물 캐노피 지붕 중 하나를 갖추고 있습니다. 1995년에 완성된 지붕은 약 33,000평방미터에 달하며 34개의 강철 마스트 사이에 뻗어 있는 PTFE 코팅 유리 섬유 직물의 2층 시스템으로 만들어졌으며 가장 높은 지점에서 27미터까지 올라가는 일련의 봉우리와 계곡을 만듭니다. 흰색 패브릭은 입사된 태양 복사열의 약 90%를 반사하여 넓은 유리 끝 벽에도 불구하고 터미널의 냉각 부하를 크게 줄이고 내부 전체에 부드럽고 분산된 자연광을 전달합니다. 이 구조는 Severud Associates가 설계한 인장 지붕을 사용하여 Fentress Bradburn Architects가 설계했습니다.

메트로폴 파라솔, 세비야, 스페인

Jurgen Mayer H. Architects가 설계하고 2011년에 완공된 Metropol Parasol은 세비야 중심부의 엔카르나시온 광장(Plaza de la Encarnación)에 있는 독립형 목재 캐노피 구조물입니다. 길이가 약 150m, 폭이 70m에 달하는 이 건축물은 세계에서 가장 큰 목조 건축물로 종종 언급됩니다. 본질적으로 6개의 버섯 모양 기둥에 있는 거대한 캐노피인 파라솔 형태는 아래 공공 광장에 그늘을 제공하는 동시에 지상에는 시장이 있고 아래에는 고고학 박물관이 있으며 위에는 옥상 산책로가 있습니다. 구조는 폴리우레탄 접착제로 접착된 적층 목재 패널로 만들어졌으며 방수 폴리우레탄 마감재로 코팅되었습니다. 이는 건축 캐노피가 어떻게 그 자체로 건물, 즉 전체 도시 구역을 재정의하는 지붕이 덮인 공공 공간이 될 수 있는지 보여주는 놀라운 예입니다.

Apple 스토어 캐노피

Foster Partners와 함께 개발한 Apple의 소매 아키텍처는 캐노피 요소를 중앙 디자인 장치로 사용합니다. 뉴욕의 Apple Fifth Avenue 큐브 입구 위에 매달린 유리 캐노피(지하 매장으로 내려가는 원통형 유리 엘리베이터가 있는 10미터 유리 큐브)는 캐노피이자 건축 랜드마크 역할을 합니다. 쿠퍼티노에 있는 Apple Park 방문객 센터에서는 건물의 유리 벽 위로 양쪽 캔틸레버가 있는 80m 길이의 탄소 섬유 캐노피 지붕이 눈에 보이는 내부 기둥 없이 투명 인클로저 위에 떠 있는 비행기 같은 느낌을 줍니다. 이러한 예는 캐노피가 최고 수준에서 설계되었을 때 어떻게 프로젝트의 건축적 제스처를 정의하는지 보여줍니다.

지속 가능하고 친환경적인 건물 설계의 캐노피

친환경 건물 인증 및 기후 대응 설계의 맥락에서 건축 캐노피는 수동적 환경 제어 전략으로서 점점 더 중요한 역할을 합니다.

태양광 차폐 및 열 성능

남쪽을 향한(북반구) 또는 북쪽을 향한(남반구) 유리 벽 위에 위치한 캐노피는 태양 각도가 높은 여름철에 해당 표면을 통한 태양열 취득을 실질적으로 줄일 수 있습니다. 건물 표면에서 1.5m 돌출된 35°N 위도에 맞게 설계된 고정 수평 캐노피는 여름에 약 4개월 동안 유리 아래의 유리를 그늘지게 하는 동시에 낮은 겨울 태양이 침투하여 수동적 태양열 난방을 제공합니다. 적절하게 설계된 태양광 차양 캐노피는 상업용 건물의 냉각 에너지 소비를 15~30%까지 줄일 수 있습니다. 따뜻한 기후 지역에서 LEED, BREEAM 또는 Green Star 에너지 크레딧 포인트에 직접적으로 기여합니다.

태양광 통합 캐노피

캐노피 지붕의 건물 일체형 태양광 발전(BIPV)은 지속 가능한 건축 관행의 성장 영역을 나타냅니다. 태양광 패널이 있는 캐노피 지붕은 이중 기능을 수행합니다. 즉, 아래에는 지붕이 있는 쉼터를 제공하고 위에서는 재생 가능한 전기를 생성합니다. 주차장 캐노피는 특히 생산적인 응용 분야입니다. 캐노피 면은 다른 구조물에 의해 방해받지 않고 태양을 향해 최적으로 기울어져 있으며 차량 주차로만 생산적일 수 있는 넓은 영역을 덮습니다. 200W/m²를 생성하는 고효율 단결정 PV 패널을 갖춘 1,000제곱미터의 주차장 캐노피는 약 200kWp의 설치된 태양광 발전 용량을 생산하며 이는 중형 상업용 사무실 건물의 전력 소비를 상쇄하기에 충분합니다. 유럽과 호주의 여러 주요 소매업체와 상업용 부동산 개발업체는 이제 탈탄소화 전략의 일환으로 수백 개의 주차장에 태양광 캐노피를 설치했습니다.

녹색 및 살아있는 캐노피

머리 위 덮개에 심은 식물을 포함하는 살아있는 캐노피 구조는 기존 캐노피의 기능과 녹색 지붕 또는 수직 정원의 기능을 결합합니다. 심어진 캐노피는 불투명하거나 투명한 패널이 아닌 나뭇잎 덮개를 통해 그늘을 제공하여 식물이 수분을 발산할 때 증발 냉각 효과를 제공합니다. 식재된 캐노피가 그 아래 공간에 미치는 냉각 효과는 식목의 밀도와 종류에 따라 여름 조건에서 기존의 단단한 캐노피보다 3~7°C 더 뚜렷할 수 있습니다. 이러한 구조물은 거주자의 웰빙을 개선하고 건물 규모에서 도시 열섬 효과를 줄이기 위해 생체친화적 설계 원칙이 적용되는 쇼핑 센터 푸드 코트, 공항 터미널 및 공공 광장에서 볼 수 있습니다.

건축 캐노피와 관련 건축 요소

여러 건축 요소가 캐노피와 밀접하게 관련되어 있으며 때로는 혼동되기도 합니다. 차이점을 이해하면 디자인 용어와 기능적 의도가 모두 명확해집니다.

건축 캐노피 지정에 대한 실용 안내서

캐노피를 지정하는 건축가, 프로젝트 관리자 및 건물 소유자의 경우 다음 체크리스트에는 캐노피 설계 비용을 적절하게 계산하고 건설을 위해 문서화하기 전에 해결해야 하는 중요한 결정과 정보가 포함되어 있습니다.

범위 및 성능 요구 사항

• 캐노피 덮개는 무엇입니까? 보행자 입구, 차량 하차, 하역장, 야외 식사 공간 또는 통로 연결?
• 어떤 날씨 보호 수준이 필요합니까? 완전 방수, UV 차광만, 아니면 조합으로?
• 아래 영역 위에 필요한 최소 여유 높이는 얼마입니까?
• 캐노피는 건물에서 캔틸레버식으로 설치해야 합니까, 기둥에 독립하여 설치해야 합니까, 아니면 위에서 매달아야 합니까?
• 건물 구조에 캐노피 고정 하중을 수용할 수 있는 용량이 확인되어 있습니까? 아니면 이를 평가해야 합니까?

디자인 및 미적 고려 사항

• 건물의 건축 언어와 일치하는 재료는 무엇입니까?
• 유리, 폴리카보네이트 또는 개방형 메쉬 중 투명성이 바람직한가요? 아니면 날씨 보호와 시각적 프라이버시를 위해 불투명도를 선호합니까?
• 재료 선택, 투영 크기 또는 외관을 제한하는 유산 또는 계획 제약이 있습니까?
• 통합 조명, 간판, 스피커 또는 배수 장치가 통합됩니까?

건축 캐노피에 대한 비용 벤치마크

캐노피 비용은 구조 유형, 재료 및 복잡성에 따라 크게 다릅니다. 다음 대략적인 범위는 GST/VAT 및 전문 수수료를 제외하고 예산 계획에 대한 규모별 지침을 제공합니다.

• 입구 위의 표준 알루미늄 및 폴리카보네이트 캐노피: 설치 평방미터당 $800~$2,500
• 강철 및 유리 캐노피, 상업용 품질: 설치 평방미터당 $2,000~$5,000
• 맞춤형 디테일을 갖춘 프리미엄 건축용 유리 캐노피: 설치 평방미터당 $5,000~$12,000
• 넓은 범위의 인장 직물 캐노피: 복잡성과 마스트 높이에 따라 설치 평방미터당 $600~$1,800
• 독립형 산업용 강철 캐노피(예: 하역장 또는 주유소): 설치 평방미터당 $400~$900

이 수치는 단지 참고용일 뿐이며 건설 당시의 위치, 현장 접근, 지반 조건 및 시장 조건에 따라 크게 다릅니다. 신뢰할 수 있는 예산 계획을 위해서는 항상 상세한 수량 조사원의 견적이나 계약자 견적이 필요합니다.
